柔性防水套管按照圖集執行的標準從幾方面數據進行參考。

防水套管圖集上面明確標示了各型號防水套管的所有參數，比如管子外徑、內徑、法蘭外徑、厚度、密封圈外徑、擋圈內徑、法蘭壓蓋內外徑等等。因此，要確定該用什么型號的剛性或柔性防水套管參照該圖集遍可得出結論。

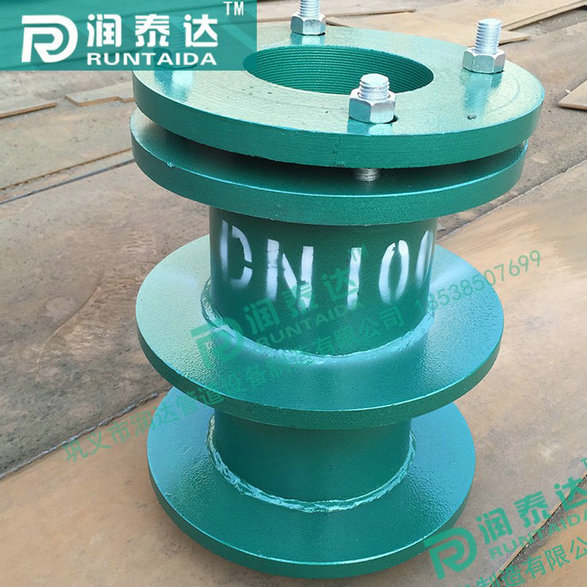

以柔性防水套管為例02S404防水套管圖集第7頁表中DN標示的是防水套管的型號，D1是該防水套管里面可以穿過的管子外徑，這個是確定該用哪個型號防水套管的依據。N200后面的D3是226，因此外徑超過226的管子就不能使用DN200的柔性防水套管，穿不進去了。D4是法蘭壓蓋上面螺栓孔的中心距，D5是法蘭外徑。比如圖紙上標注這個水池上面要穿外徑219mm的鋼管，按照該圖集D1下面219對應的是DN200，那就應該使用DN200的防水套管。后面的D2標示的是柔性防水套管的管子外徑，以DN200為例，后面是265就表示DN200的防水套管是用外徑265mm的管子制成的。D3是法蘭壓蓋的內徑，就是這個柔性防水套管的最大內徑。
